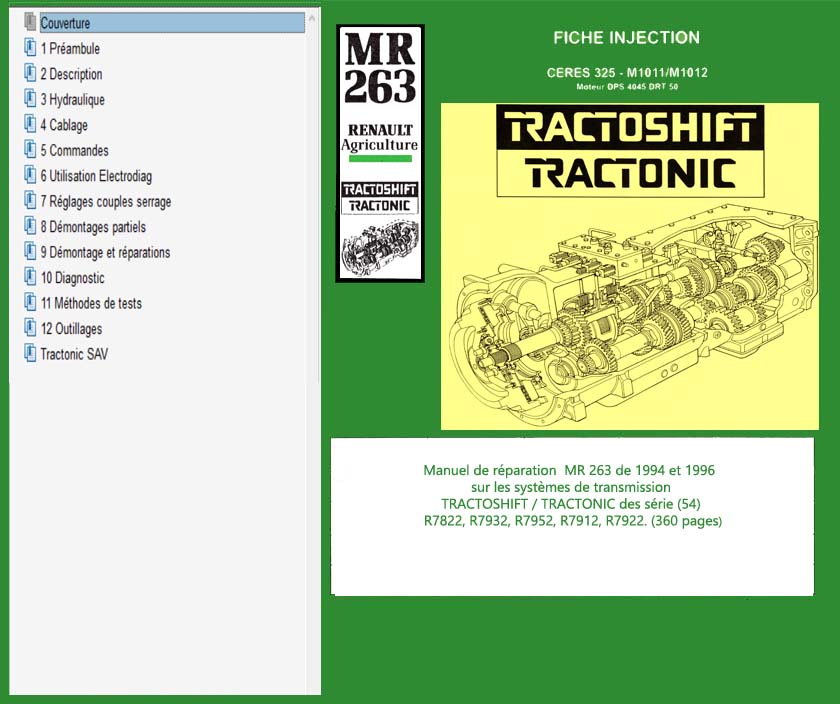

Manuel de réparation MR 263 de 1994 et 1996 sur les
systèmes de transmission
TRACTOSHIFT / TRACTONIC
des série (54) R7822,
R7932, R7952, R7912, R7922. (360 pages)
|
13. Réf:/Renau
MRPRO263
Manuel de réparation MR 263 de 1994 et 1996 sur les
systèmes de transmission
TRACTOSHIFT / TRACTONIC
des série (54) R7822,
R7932, R7952, R7912, R7922. (360 pages)
Le présent document décrit les
fonctions que réalise le tripleur-inverseur à passage sous couple,
(système TRACTOSHIFT) qui est un élément de la transmission du tracteur.
Cet élément permet la transmission mécanique entre le moteur thermique
et la botte de vitesses à 4 rapports synchronisés II autorise un certain
nombre de fonctions supplémentaires décrites ci-après.
L’ensemble de la transmission située entre le moteur et le pont arrière,
constitue
- la B 13.30 (30 km/h avec pont P.12) - laBl3.33(40 km/h avecpontP.l2)
- la B 13.31 (30 km/h avec P.09) - la B 13.34 (40 km/h avec pont P09)
- la B 13.32 (30 km/h avec pont P.25) - la B 13.35 (40 km/h avec pont
P25)
et se compose de
- l'inverseur tripleur à passage sous couple,
- la botte de vitesses 4 rapports,
- le harnais de gammes mute et champ.
L’ensemble de la transmission offre à l’utilisateur 24 rapports en
marche avant et 8 rapports en marche arrière.
________
Le présent document décrit les fonctions que réalise
le tripleur-inverseur à embrayage automatisé (système TRACTONIC)
qui est un élément de la transmission du tracteur.
Cet élément permet la transmission mécanique entre le moteur thermique
et la boîte de vitesses à 4 rapports synchronisés. II autorise un
certain nombre de fonctions supplémentaires décrites ci- après.
L’ensemble de la transmission située entre le moteur et le pont arrière,
constitue
- la B 13.30 (30 km/h avec pont P.12) - la B 13.33 (40 km/h avec pont
P.12)
- la B 13.3 1 (30 km/h avec P.09) - la B 13.34 (40 km/h avec pont P.09)
- la B 13.32 (30 km/h avec pont P.25) - la B 13.35 (40 km/h avec pont
P.25)
et se compose de
- l’inverseur tripleur à passage sous couple,
• la boîte de vitesses 4 rapports,
- le harnais de gammes route et champ.
